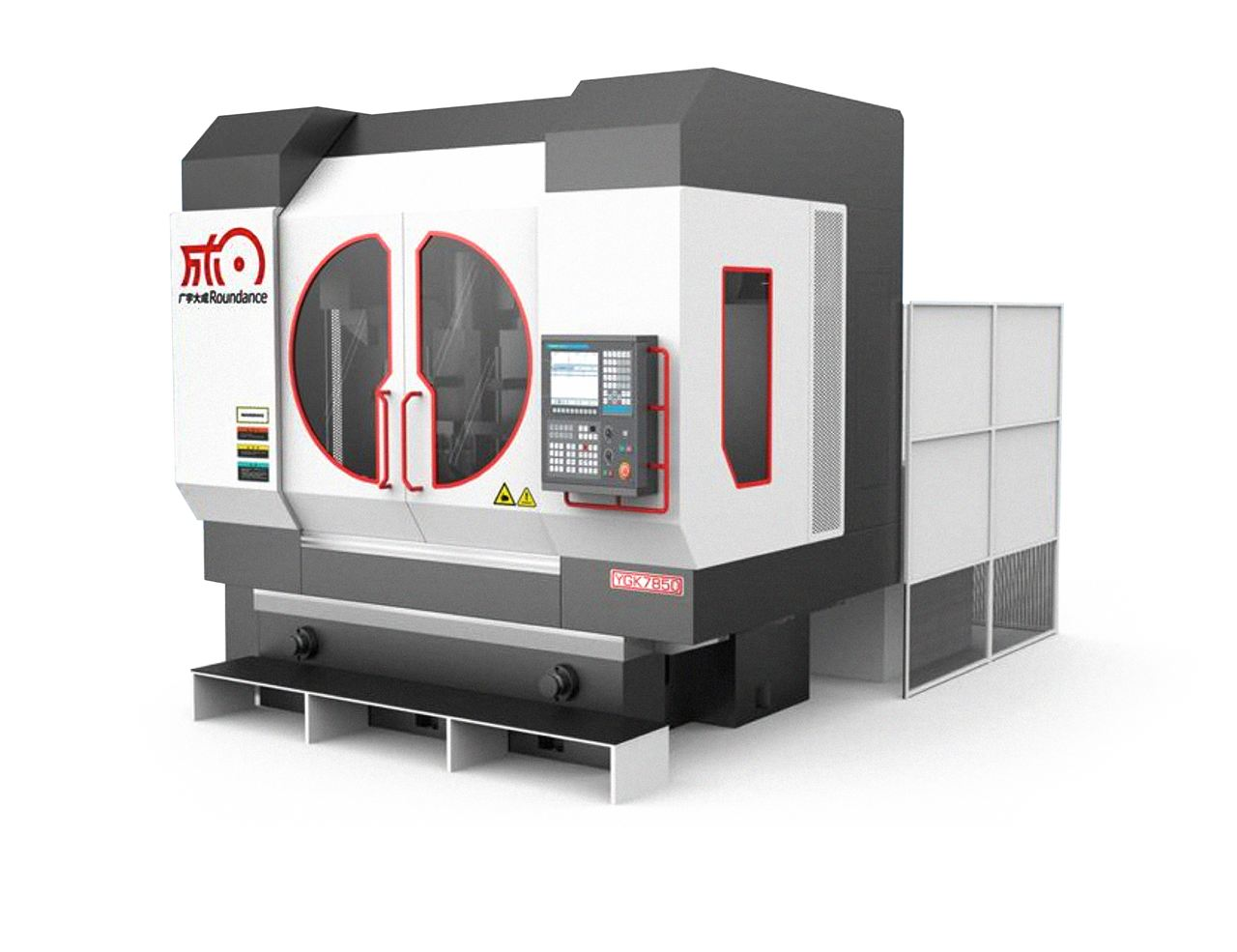

YGK7850数控端面弧齿磨床

YGK7850数控齿轮磨齿机配有我公司针对弧齿磨削工艺而开发的专用软件,可实现参数化编程。本机床配备两套程序:齿形设计程序和加工程序。用户可以根据自己现有的砂轮种类合理设计齿形,然后将设计的齿形参数和工艺参数通过图形化界面输入数控系统,实现对工件的加工。左、右两个立磨头可分别加工凸齿、凹齿、倒角等工序。

分享到:

资料下载



YGK7850数控齿轮磨齿机

齿轮磨床

    YGK7850数控齿轮磨齿机采用西门子数控系统及交流伺服驱动,四轴控制、两轴联动。机床采用立式部局,滑板在横梁上横向移动(X轴),两个立磨头可分别在滑板上做上、下进给运动(Z1、Z2轴)。3个直线坐标轴均装有海德汉光栅尺作为全闭环反馈。床身上装有高精度数控回转工作台可实现工件的分度定位。转台内装有海德汉圆光栅作为全闭环反馈。转台的左侧安装金刚石碟片修整器,X轴可分别同Z1或Z2轴实现两轴联动,通过插补运动对砂轮进行齿形修整,加工时对工件进行成型切入磨削。左、右两个立磨头可分别加工凸齿、凹齿、倒角等工序。

    机床配有我公司针对弧齿磨削工艺而开发的专用软件,可实现参数化编程。本机床配备两套程序:齿形设计程序和加工程序。用户可以根据自己现有的砂轮种类合理设计齿形,然后将设计的齿形参数和工艺参数通过图形化界面输入数控系统,实现对工件的加工。



   YGK7850是我公司研制的新产品,已被列入北京市科委2012年的科研课题,课题号为D121100002612001。YGK7850专门用于端面弧齿磨削加工。



 磨齿机

关键部件配置

  • 立磨头电主轴 采用专利技术的动静压轴承,主轴径向跳动和轴向跳动均≤1μ。以确保理想的加工精度、良好的表面质量和磨削效率。
  • 回转工作台:采用专利技术的动静压结构,径向跳动和轴向跳动均≤1μ。转台通过直驱式大功率力矩电机直接驱动,转台内装有海德汉精密圆光栅实行角度闭环控制。
  • 滚珠丝杠:选用日本THK产品。
  • 直线滚柱导轨:选用德国INA产品。
  • 数控系统:西门子840DSL。
  • 光栅尺及圆光栅:德国海德汉公司生产。

磨齿机

磨齿机

机床主要用途

    端面弧齿盘由一对相互啮合的端面凸齿盘和端面凹齿盘组成。凸齿盘端面上分布的轮齿齿形是凸形弧齿,凹齿盘上端面分布的轮齿齿形是凹形弧齿,两齿盘通过端齿啮合的连接形式构成联轴器,实现两个回转轴之间的动力和运动传递。端面弧齿联轴器已被广泛应用于涡轮发动机传动主轴组装和固定各级涡轮转子,船用发动机上大型组装曲轴的端面连接和固定等场合。

    由于端面弧齿盘具有高刚性,自动定心和分度定位精度高的优点,还被广泛应用在旋转分度机构上。如机床附件等分回转转台,加工中心机床的回转工作台,其他机床的等分机构,以及对回转分度零、部件的检测仪器上等等。

YGK7850可应用于航空、航天、造船、机床等领域。



加工工件:

磨齿机
